Sistem Pengelolaan Panas Baterai Compressive Pad TDS Compressive Stress Isolasi Suhu Tinggi

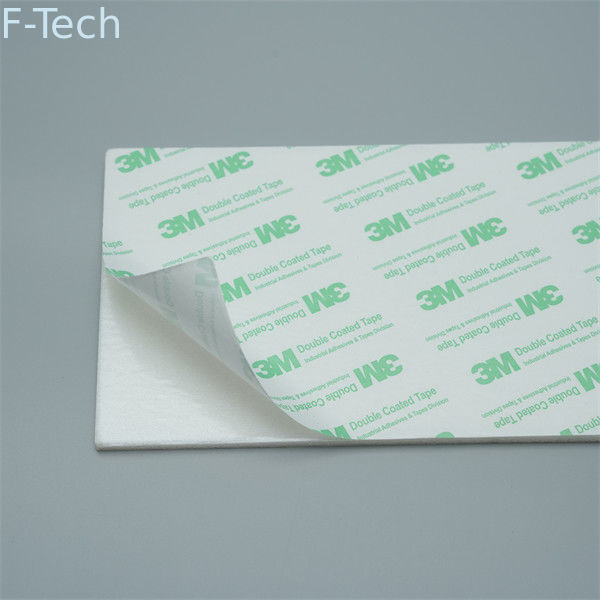

MPP foam, jenis busa sel tertutup yang berasal dari manik-manik polipropilena, menawarkan berbagai manfaat yang membuatnya sangat cocok untuk isolasi dalam baterai NEV.termasuk isolasi termalnya, stabilitas suhu, dan kemampuan perlindungan kebakaran, berkontribusi pada kinerja dan keselamatan sistem baterai NEV yang optimal.
Dengan sifat isolasi termal yang luar biasa dan konduktivitas termal yang rendah, busa MPP secara efektif mengatur dan mempertahankan suhu operasi yang stabil dalam baterai NEV.Ini sangat penting untuk menjaga kinerja baterai dan mencegah overheatingDengan meminimalkan transfer panas, busa MPP memastikan bahwa baterai beroperasi dalam kisaran suhu yang diinginkan,meningkatkan fungsionalitas dan umur panjangnya secara keseluruhan.
Salah satu keuntungan dari busa MPP adalah fleksibilitasnya dalam pilihan kepadatan dan kustomisasi.Fleksibilitas ini memungkinkan produsen untuk menyesuaikan busa untuk memenuhi persyaratan perlindungan termal khusus dari aplikasi baterai NEV yang berbedaDengan memilih kepadatan yang tepat, produsen NEV dapat secara efektif mengoptimalkan manajemen suhu, memastikan bahwa baterai tetap dalam kondisi operasi yang ideal.
Selain sifat termalnya, busa MPP memiliki kemampuan perlindungan kebakaran yang sangat baik.menunjukkan ketahanan yang luar biasa terhadap pembakaran dan tidak menyebarnya api setelah sumber pembakaran dihapusKarakteristik tahan api ini membuat busa MPP menjadi bahan yang ideal untuk aplikasi baterai NEV, karena membantu mencegah penyebaran kebakaran dan meningkatkan keamanan secara keseluruhan.Dalam hal yang tidak menguntungkan dari kebakaran, busa MPP dapat menahan api dan membantu memadamkannya, meminimalkan potensi kerusakan dan mengurangi risiko cedera.
Secara keseluruhan, busa MPP menawarkan solusi yang dapat diandalkan untuk isolasi baterai NEV, memastikan suhu operasi yang stabil dan memberikan perlindungan kebakaran.,dengan menggabungkan busa MPP ke dalam sistem baterai,Produsen NEV dapat meningkatkan keandalan dan keselamatan kendaraan mereka, mempromosikan kemajuan mobilitas listrik sambil memprioritaskan kepuasan pelanggan dan ketenangan pikiran.
Silikon padat konduktif termal adalah bahan antarmuka yang kuat yang digunakan untuk aplikasi yang membutuhkan pelindung panas.Produk ini dirancang untuk menghilangkan panas yang dihasilkan oleh perangkat elektronik ke lingkungan sekitar untuk memastikan operasi yang dapat diandalkanPenuh celah konduktif termal adalah solusi kinerja yang sangat baik untuk menyediakan isolasi listrik dan menghilangkan panas berlebih dari sel baterai.
Fitur
- Stabilitas suhu tinggi
- Konduktivitas termal rendah
- Ketahanan terhadap kejutan panas
- Ketahanan terhadap erosi
- Mudah dipotong dengan alat standar
Parameter kinerja utama ditunjukkan dalam Tabel
| Nama properti |
Satuan |
MPP25
Indeks |
Standar pengujian |
| Warna |
/ |
CMYK 0 ~ 20 ((Bodas) |
PANTONE |
| Kepadatan |
kg/m3 |
36±5 |
Deteksi ketebalan awal menggunakan Mitutoyo 547-301 Thickness Gauge; Menghitung kepadatan berat, volume; |
| Kurva kompresi |
MPa |
10%:0.11≤σ≤0.24
20%:0.14≤σ≤0.34
30%:0.17≤σ≤0.38
40%:0.22≤σ≤0.42
50%:0.28≤σ≤0.47
60%:0.34≤σ≤0.54
70%:0.44≤σ≤0.67 |
Rate kompresi 2mm/min 0,02~8mpa Kurva kompresi Ukuran sampel 50*50*2mm |
| Kekuatan tarik |
MPa |
≥ 1.3 |
astm-d3574- 08
5mm/menit (peregangan)
Tingkat) |
| Modulus Tekanan |
MPa |
≥ 2.8 |
|
| Kekuatan pemotongan |
MPa |
≥ 1.1 |
astm C273c
273m 5mm/menit
(tingkat pemotongan) |
| Ketegangan Gunting |
MPa/mm |
≥ 0.6 |
astm C273c
273m 5mm/menit
(tingkat pemotongan) |
| Modulus Shear |
MPa |
≥ 1.2 |
astm C273c
273m 5mm/menit
(tingkat pemotongan) |
Peregangan suhu rendah
-30°C |
MPa |
≥ 1.2 |
astm-d3574- 08
5 mm/menit (tingkat peregangan) |
peregangan suhu tinggi
60°C |
MPa |
≥ 1.0 |
astm-d3574- 08
5 mm/menit (tingkat peregangan) |
| Dua Kali 85 Peregangan Setelah Tua |
MPa |
> 1.2 |
astm-d3574- 08
5 mm/menit (tingkat peregangan) |
Koefisien gesekan Mpp
Untuk Film Biru |
/ |
0.181≤μs≤0.577
0.112≤μk≤0.535 |
GB 10006-88 |
| Ketidakseimbangan |
μm |
5 ~ 40 |
gb/t
1031-2009 |
| Penangkal Api |
/ |
UL94 HF-1
(Kelenjar 10 mm) |
Ul94 |
| Objek Terlarang |
/ |
RoHS |
Rohs |
| Resistensi Isolasi |
MΩ |
≥ 500 |
1000v DC 60s |
| mA |
< 1 |
2700v/60s |
| Konduktivitas Termal |
W/m·°C |
≤ 0.05 |
gb/t 10295-2008 |
| Kapasitas Panas Spesifik |
J/(kg·°C) |
1880±200 (@0°C)
2235±200 (@40°C)
2680±200 (@80°C) |
Astm E1269-2011 |
| Kekuatan keras |
mm |
≤ 50 |
"Sampel (250 * 50 * 2mm) ditempatkan datar di atas platform tinggi, 50mm di satu ujung ditetapkan pada platform, dan ujung yang lain 200mm digantung untuk mendeteksi tinggi ujung gantung" |
| Tingkat Penyimpanan Stres Kompresif |
/ |
≥ 20% |
Memperset 50% Hold 30 Hari, dan mendeteksi perubahan tekanan |
| Permukaan rata |
mm |
≤4 |
Dimensi: 100*150 mm |
Hasil uji tahan api
| Titik pengujian |
Metode pengujian |
Satuan |
Pengganda |
| 10P |
15P |
20P |
25P |
| Kepadatan |
ISO 845:2006 |
kg/m3 |
90 |
60 |
45 |
36 |
| Kekuatan kompresi 10% |
GB/T8813-2008 |
MPa |
0.56 |
0.36 |
0.3 |
0.23 |
| Kekuatan Lipat |
GB-T 8812.2-2007 |
MPa |
0.9 |
0.68 |
0.44 |
0.36 |
| Modulus Lipat |
GB-T 8812.2-2007 |
MPa |
49 |
33 |
24 |
18 |
| Kekerasan |
Pantai C |
HC |
81 |
75 |
66 |
55 |
Aplikasi
- Paket Baterai
- Pesawat model
- Sepatu sandal
- Jaket anti peluru
- Tas ransel
- Isolasi pipa
Pesan Anda harus antara 20-3.000 karakter!
