vr
Fuzhou Fuqiang Precision Co., Ltd.
Surel fqmd@fzfuqiang.cn TEL: +86-591-22278602
Rumah > Produk > Bungkus Termal Baterai >
Bungkus Isolasi Aki Mobil Lembaran Karet Silikon Suhu Tinggi Tahan aus

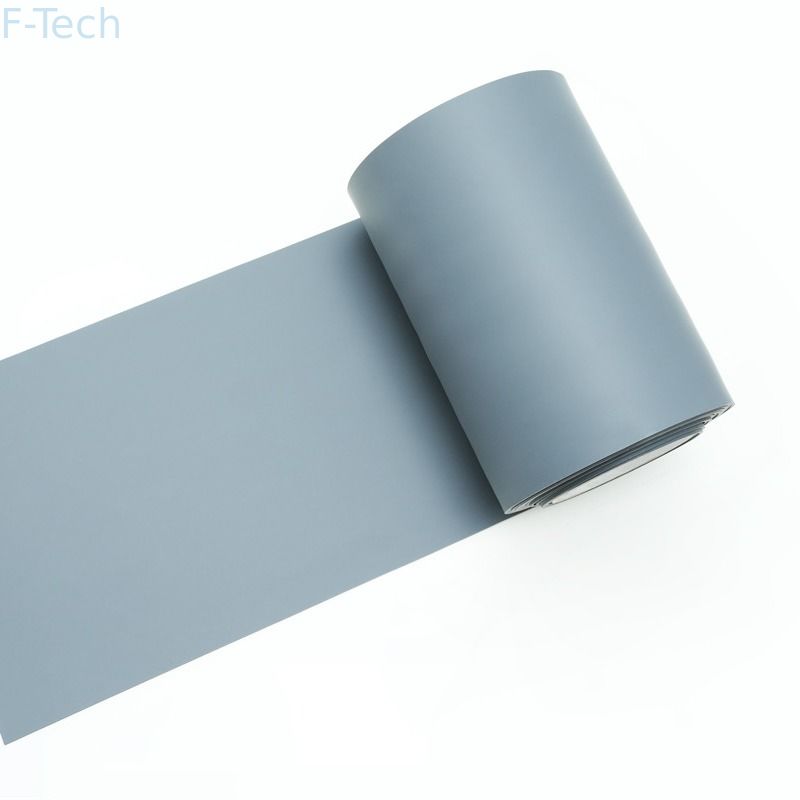

  • Bungkus Isolasi Aki Mobil Lembaran Karet Silikon Suhu Tinggi Tahan aus
  • Bungkus Isolasi Aki Mobil Lembaran Karet Silikon Suhu Tinggi Tahan aus
  • Bungkus Isolasi Aki Mobil Lembaran Karet Silikon Suhu Tinggi Tahan aus
Bungkus Isolasi Aki Mobil Lembaran Karet Silikon Suhu Tinggi Tahan aus

Bungkus Isolasi Aki Mobil Lembaran Karet Silikon Suhu Tinggi Tahan aus

Tempat asal Cina
Nama merek FQ
Sertifikasi IATF16949
Nomor model Karet 1
Rincian Produk
Bahan:
Karet silikon tahan api tinggi (bingkai penyangga)
Menyoroti:

Isolasi Aki Mobil Membungkus Bukti Keausan

,

bukti keausan lembar silikon suhu tinggi

Syarat Pembayaran & Pengiriman
Kuantitas min Order
Disesuaikan
Harga
Fuzhou Fuqiang Precision Co.,Ltd.
Kemasan rincian
tas pp + Karton
Waktu pengiriman
1000 buah/hari
Syarat-syarat pembayaran
L/C, T/T, D/P
Menyediakan kemampuan
1000 buah/hari
Deskripsi Produk

Film Penghalang Api Pembungkus Baterai Bungkus termal baterai karet silikon tahan api yang tinggi

Fitur utama

Ini digunakan untuk mewujudkan penyerapan energi buffering antara sel-sel paket baterai.

  • Lapisan komposit karet silikon tahan api dari kain keras kepala berkekuatan sangat tinggi membuatnya memiliki kekuatan mekanik yang tinggi;
  • Itu dapat mempertahankan integritas struktural yang kokoh pada suhu tinggi atau nyala api, dan memiliki isolasi listrik yang sangat baik;
  • Asap rendah, nyala api rendah, dan toksisitas asap rendah selama pembakaran;
  • Dapat diproses dengan ketebalan sangat tipis dan memiliki fleksibilitas yang sangat baik.

Lembar paking karet silikon kami dapat berupa lembaran atau gulungan yang dikemas.Ketebalannya bisa dari 1mm hingga 100mm.
lembaran paking karet silikon memiliki ketahanan jamur yang sangat baik dan dapat terkena UV dan ozon.Lembar silikon kelas komersial dengan tekstur halus.Fabrikasi khusus menjadi segel dan gasket tersedia berdasarkan permintaan.



Spesifikasi

Parameter kinerja utama ditunjukkan pada Tabel

Nomor seri Item tes Satuan Standar Uji SR No.
SR 35-A SR 40-A SR 50-A SR 60-A
1 Kekerasan Pantai A GB/T531.1-2008 35±7 40±10 50±10 60±10
2 Kepadatan g/cm23 4.3.2 0,8≤μ±3σ≤1,4 1,00≤μ±3σ≤1,51 1,00≤μ±3σ≤1,51 1,1≤μ±3σ≤1,5
3 25℃Kurva kompresi MPa GB/T 7757-2009 10%:0,12≤μ±3σ≤0,22 10%:0,25≤μ±3σ≤0,53 10%:0,25≤μ±3σ≤0,75 10%:0,45≤μ±3σ≤0,80
20%:0,25≤μ±3σ≤0,45 20%:0,50≤μ±3σ≤0,86 20%:0,63≤μ±3σ≤1,77 20%:0,95≤μ±3σ≤1,45
30%:0,45≤μ±3σ≤0,7 30%:0,68≤μ±3σ≤1,32 30%:1,20≤μ±3σ≤2,24 30%:1,50≤μ±3σ≤2,50
4 25℃Geser kinerja di bawah tekanan     Kekuatan: µ-3σ≥0,8 Kekuatan geser di bawah tekanan: µ-3σ≥0,5 Kekuatan geser di bawah tekanan: µ-3σ≥0.2 Kekuatan geser di bawah tekanan: µ-3σ≥0,8
Modulus: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75
5 25℃Daya tarik MPa GB/T 528-2009 µ-3σ≥0,8 µ-3σ≥1.1 µ-3σ≥1,65 /
6 -30℃Kurva kompresi MPa GB/T 7757-2009 10%:0,08≤μ±3σ≤,0,22 10%:0,25≤μ±3σ≤0,53 10%:0,35≤μ±3σ≤0,65 10%:0,55≤μ±3σ≤0,90
20%:0,25≤μ±3σ≤0,45 20%:0,50≤μ±3σ≤0,86 20%:0,90≤μ±3σ≤1,20 20%:1,10≤μ±3σ≤1,95
30%:0,45≤μ±3σ≤0,9 30%:0,68≤μ±3σ≤1,32 30%:1,50≤μ±3σ≤2,00 30%:2,00≤μ±3σ≤3,95
7 -30℃Geser kinerja di bawah tekanan     Kekuatan: µ-3σ≥0,8 Kekuatan geser di bawah tekanan: µ-3σ≥0,5 Kekuatan geser di bawah tekanan: µ-3σ≥0.2 Kekuatan geser di bawah tekanan: µ-3σ≥0,8
Modulus: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75
8 -30℃Daya tarik MPa GB/T 528-2009 µ-3σ≥0,8 µ-3σ≥1.1 µ-3σ≥1,65 /
9 60℃Kurva kompresi MPa GB/T 7757-2009 10%:0,12≤μ±3σ≤0,22 10%:0,25≤μ±3σ≤0,53 10%:0,35≤μ±3σ≤0,70 10%:0,35≤μ±3σ≤0,80
20%:0,25≤μ±3σ≤0,45 20%:0,50≤μ±3σ≤0,86 20%:0,80≤μ±3σ≤1,30 20%:0,65≤μ±3σ≤1,60
30%:0,45≤μ±3σ≤0,7 30%:0,68≤μ±3σ≤1,32 30%:1,00≤μ±3σ≤2,10 30%:1,00≤μ±3σ≤2,50
10 60℃Geser kinerja di bawah tekanan     Kekuatan: µ-3σ≥0,8 Kekuatan geser di bawah tekanan: µ-3σ≥0,5 Kekuatan geser di bawah tekanan: µ-3σ≥0.2 Kekuatan geser di bawah tekanan: µ-3σ≥0,8
Modulus: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75
11 60℃Daya tarik MPa GB/T 528-2009 µ-3σ≥0,8 µ-3σ≥1.1 µ-3σ≥1,65 /
12 Kurva kompresi pasca-penuaan 85 ganda MPa GB/T 7757-2009 10%:0,12≤μ±3σ≤0,22 10%:0,25≤μ±3σ≤0,53 10%:0,50≤μ±3σ≤0,70 10%:0,40≤μ±3σ≤1,90
20%:0,25≤μ±3σ≤0,45 20%:0,50≤μ±3σ≤0,86 20%:0,90≤μ±3σ≤1,30 20%:1,00≤μ±3σ≤3,20
30%:0,45≤μ±3σ≤0,75 30%:0,68≤μ±3σ≤1,32 30%:1,40≤μ±3σ≤2,10 30%:1,70≤μ±3σ≤5,50
13 Menggandakan kinerja geser pasca-penuaan 85 di bawah tekanan     Kekuatan: µ-3σ≥0,8 Kekuatan geser di bawah tekanan: µ-3σ≥0,5 Kekuatan geser di bawah tekanan: µ-3σ≥0.2 Kekuatan geser di bawah tekanan: µ-3σ≥0,8
Modulus: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75
14 Gandakan 85 kekuatan Tarik pasca-penuaan MPa GB/T 528-2009 µ-3σ≥0,8 µ-3σ≥1.1 µ-3σ≥1,65 /
15 Kurva kompresi setelah siklus suhu tinggi dan rendah MPa GB/T 7757-2009 10%:0,12≤μ±3σ≤0,22 10%:0,25≤μ±3σ≤0,53 10%:0,45≤μ±3σ≤0,65 10%:0,50≤μ±3σ≤2,20
20%:0,25≤μ±3σ≤0,45 20%:0,50≤μ±3σ≤0,86 20%:0,85≤μ±3σ≤1,35 20%:1,00≤μ±3σ≤4,00
30%:0,45≤μ±3σ≤0,7 30%:0,68≤μ±3σ≤1,32 30%:1,30≤μ±3σ≤2,50 30%:1,80≤μ±3σ≤6,80
16 Geser kinerja di bawah tekanan setelah suhu tinggi dan rendah MPa ASTM C273C /273M-16 Kekuatan: µ-3σ≥0,8 Kekuatan geser di bawah tekanan: µ-3σ≥0,5 Kekuatan geser di bawah tekanan: µ-3σ≥0.2 Kekuatan geser di bawah tekanan: µ-3σ≥0,8
Modulus: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75 Modulus geser di bawah tekanan: Min≥0,75
17 Kekuatan tarik setelah siklus suhu tinggi dan rendah MPa GB/T 528-2009 µ-3σ≥0,8 µ-3σ≥1.1 µ-3σ≥1,65 /
18 Tahan api / UL94 UL94 V0(2mm) V0(t≥2mm) V0(t≥2mm) V0(t≥2mm)
V1(1≤t＜2mm) V1(1≤t＜2mm) V1(1≤t＜2mm)
HB(0,4≤t＜1mm) HB(0,4≤t＜1mm) HB(0,4≤t＜1mm)
19 Objek terlarang / RoHS & JANGKAUAN & ELV RoHS & JANGKAUAN & ELV RoHS & JANGKAUAN & ELV RoHS & JANGKAUAN & ELV RoHS & JANGKAUAN & ELV
20 Isolasi MΩ 1000VDC 60s µ-3σ≥500 µ-3σ≥500 µ-3σ≥500 µ-3σ≥500
21 Impedansi mA 2700VDC 60s µ+3σ≤1 µ+3σ≤1 µ+3σ≤1 µ+3σ≤1
22 Konduktivitas termal W/(m·K) GB/T 10295-2008 µ+3σ≤0,8 µ+3σ≤0,8 µ+3σ≤0,8 µ+3σ≤0,8
23 Kapasitas panas spesifik J/(g·K) ASTM E1269-2011 µ-3σ≥0,9 µ-3σ≥0,9 µ-3σ≥0,9 µ-3σ≥0,9
24 Tingkat retensi stres % GB/T1685-2008 ≥40 ≥40 ≥40 ≥40
25 25℃Kekuatan geser dengan perekat dua sisi MPa ASTM D1002 Min≥0,8 Min≥0,8 Min≥1.1 Min≥1,5
26 -30℃Kekuatan geser dengan perekat dua sisi MPa ASTM D1002 Min≥0,6 Min≥0,8 Min≥1.1 Min≥1,5
27 60℃Kekuatan geser dengan perekat dua sisi MPa ASTM D1002 Min≥0,6 Min≥0,8 Min≥0,6 Min≥1,5
28 Kekuatan geser penuaan ganda 85 dengan perekat dua sisi MPa ASTM D1002 Min≥0,6 Min≥0,8 Min≥1.1 Min≥1,5
29 Kekuatan geser setelah siklus suhu tinggi dan rendah dengan perekat dua sisi MPa ASTM D1002 Min≥0,6 Min≥0,8 Min≥1.1 Min≥1,5





Hal-hal hebat tentang Lembaran Karet Silikon Berwarna Putih 50 Shore A

Jika Anda menginginkan penutup atau paking khusus yang dibuat dari lembaran karet silikon transparan putih durometer 50 Shore A ini, kami mempromosikan Anda untuk mengirimkan gambar bagian-bagian yang diperlukan.50 Shore Lembaran karet silikon transparan putih durometer hadir dengan konsistensi area yang halus dan memiliki jumlah resistensi yang sangat baik terhadap infeksi jamur, juga dapat digunakan di luar ruangan karena daya tahan terhadap UV dan ozon.Ditambah lagi, mungkin disetujui FDA, adalah karet silikon food grade.





Paket & Pengiriman

Bungkus Isolasi Aki Mobil Lembaran Karet Silikon Suhu Tinggi Tahan aus 0





Tag:

bungkus termal baterai mobil,

bungkus termal baterai lithium,

bungkus baterai

produk yang direkomendasikan

HUBUNGI KAMI SETIAP SAAT

+86-591-22278602
No. 188, Jalan Wuchen, Taman Industri Dongtai, Kota Qingkou, Kabupaten Minhou
8613705908278
Fuqiang
yf13705908278
fqmd@fzfuqiang.cn
Kirimkan pertanyaan Anda langsung kepada kami
