Rumah > Produk > Bungkus Termal Baterai >

Aki Mobil yang Efektif Bungkus Termal Lembaran Karet Tahan Panas Bersertifikat IATF16949

Tempat asal	Cina
Nama merek	FQ
Sertifikasi	IATF16949
Nomor model	Karet 1

Rincian Produk

Bahan:

Karet silikon tahan api tinggi (bingkai penyangga)

Menyoroti:

Lembaran Karet Tahan Panas IATF16949

Bungkus Termal Aki Mobil Tahan Panas

Bungkus Termal Aki Mobil yang Efektif

Syarat Pembayaran & Pengiriman

Kuantitas min Order

Disesuaikan

Harga

Fuzhou Fuqiang Precision Co.,Ltd.

Kemasan rincian

tas pp + Karton

Waktu pengiriman

1000 buah/hari

Syarat-syarat pembayaran

L/C, T/T, D/P

Menyediakan kemampuan

1000 buah/hari

Deskripsi Produk

Baterai Pembungkus Flame Hardness Shore A Barrier Films Silicone Rubber Battery Thermal Wrap Tinggi Tahan Api

Fitur utama

Ini digunakan untuk mewujudkan penyerapan energi buffering antara sel-sel paket baterai.

Lapisan komposit karet silikon tahan api dari kain keras kepala berkekuatan sangat tinggi membuatnya memiliki kekuatan mekanik yang tinggi;
Itu dapat mempertahankan integritas struktural yang kokoh pada suhu tinggi atau nyala api, dan memiliki isolasi listrik yang sangat baik;
Asap rendah, nyala api rendah, dan toksisitas asap rendah selama pembakaran;
Dapat diproses dengan ketebalan sangat tipis dan memiliki fleksibilitas yang sangat baik.

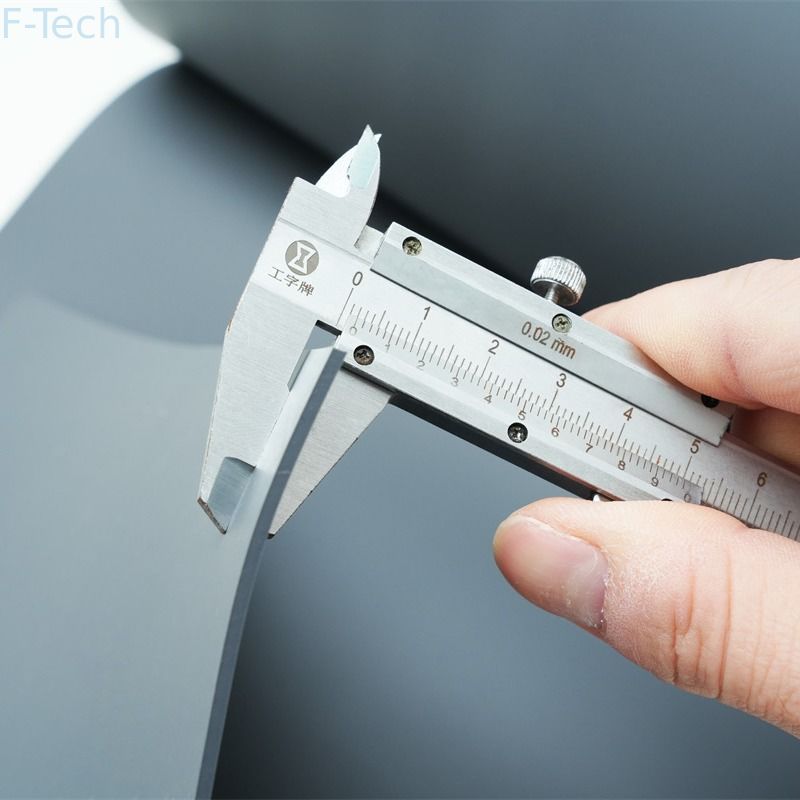

Aki Mobil yang Efektif Bungkus Termal Lembaran Karet Tahan Panas Bersertifikat IATF16949 0

Spesifikasi

Parameter kinerja utama ditunjukkan pada Tabel

Nomor seri	Item tes	Satuan	Standar Uji	SR No.
Nomor seri	Item tes	Satuan	Standar Uji	SR 35-A	SR 40-A	SR 50-A	SR 60-A
1	Kekerasan	Pantai A	GB/T531.1-2008	35±7	40±10	50±10	60±10
2	Kepadatan	g/cm23	4.3.2	0,8≤μ±3σ≤1,4	1,00≤μ±3σ≤1,51	1,00≤μ±3σ≤1,51	1,1≤μ±3σ≤1,5
3	25℃Kurva kompresi	MPa	GB/T 7757-2009	10%:0,12≤μ±3σ≤0,22	10%:0,25≤μ±3σ≤0,53	10%:0,25≤μ±3σ≤0,75	10%:0,45≤μ±3σ≤0,80
				20%:0,25≤μ±3σ≤0,45	20%:0,50≤μ±3σ≤0,86	20%:0,63≤μ±3σ≤1,77	20%:0,95≤μ±3σ≤1,45
				30%:0,45≤μ±3σ≤0,7	30%:0,68≤μ±3σ≤1,32	30%:1,20≤μ±3σ≤2,24	30%:1,50≤μ±3σ≤2,50
4	25℃Geser kinerja di bawah tekanan			Kekuatan: µ-3σ≥0,8	Kekuatan geser di bawah tekanan: µ-3σ≥0,5	Kekuatan geser di bawah tekanan: µ-3σ≥0.2	Kekuatan geser di bawah tekanan: µ-3σ≥0,8
4	25℃Geser kinerja di bawah tekanan			Modulus: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75
5	25℃Daya tarik	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
6	-30℃Kurva kompresi	MPa	GB/T 7757-2009	10%:0,08≤μ±3σ≤,0,22	10%:0,25≤μ±3σ≤0,53	10%:0,35≤μ±3σ≤0,65	10%:0,55≤μ±3σ≤0,90
				20%:0,25≤μ±3σ≤0,45	20%:0,50≤μ±3σ≤0,86	20%:0,90≤μ±3σ≤1,20	20%:1,10≤μ±3σ≤1,95
				30%:0,45≤μ±3σ≤0,9	30%:0,68≤μ±3σ≤1,32	30%:1,50≤μ±3σ≤2,00	30%:2,00≤μ±3σ≤3,95
7	-30℃Geser kinerja di bawah tekanan			Kekuatan: µ-3σ≥0,8	Kekuatan geser di bawah tekanan: µ-3σ≥0,5	Kekuatan geser di bawah tekanan: µ-3σ≥0.2	Kekuatan geser di bawah tekanan: µ-3σ≥0,8
7	-30℃Geser kinerja di bawah tekanan			Modulus: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75
8	-30℃Daya tarik	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
8	-30℃Daya tarik	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
9	60℃Kurva kompresi	MPa	GB/T 7757-2009	10%:0,12≤μ±3σ≤0,22	10%:0,25≤μ±3σ≤0,53	10%:0,35≤μ±3σ≤0,70	10%:0,35≤μ±3σ≤0,80
				20%:0,25≤μ±3σ≤0,45	20%:0,50≤μ±3σ≤0,86	20%:0,80≤μ±3σ≤1,30	20%:0,65≤μ±3σ≤1,60
				30%:0,45≤μ±3σ≤0,7	30%:0,68≤μ±3σ≤1,32	30%:1,00≤μ±3σ≤2,10	30%:1,00≤μ±3σ≤2,50
10	60℃Geser kinerja di bawah tekanan			Kekuatan: µ-3σ≥0,8	Kekuatan geser di bawah tekanan: µ-3σ≥0,5	Kekuatan geser di bawah tekanan: µ-3σ≥0.2	Kekuatan geser di bawah tekanan: µ-3σ≥0,8
10	60℃Geser kinerja di bawah tekanan			Modulus: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75
11	60℃Daya tarik	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
12	Kurva kompresi pasca-penuaan 85 ganda	MPa	GB/T 7757-2009	10%:0,12≤μ±3σ≤0,22	10%:0,25≤μ±3σ≤0,53	10%:0,50≤μ±3σ≤0,70	10%:0,40≤μ±3σ≤1,90
				20%:0,25≤μ±3σ≤0,45	20%:0,50≤μ±3σ≤0,86	20%:0,90≤μ±3σ≤1,30	20%:1,00≤μ±3σ≤3,20
				30%:0,45≤μ±3σ≤0,75	30%:0,68≤μ±3σ≤1,32	30%:1,40≤μ±3σ≤2,10	30%:1,70≤μ±3σ≤5,50
13	Menggandakan kinerja geser pasca-penuaan 85 di bawah tekanan			Kekuatan: µ-3σ≥0,8	Kekuatan geser di bawah tekanan: µ-3σ≥0,5	Kekuatan geser di bawah tekanan: µ-3σ≥0.2	Kekuatan geser di bawah tekanan: µ-3σ≥0,8
13				Modulus: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75
14	Gandakan 85 kekuatan Tarik pasca-penuaan	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
15	Kurva kompresi setelah siklus suhu tinggi dan rendah	MPa	GB/T 7757-2009	10%:0,12≤μ±3σ≤0,22	10%:0,25≤μ±3σ≤0,53	10%:0,45≤μ±3σ≤0,65	10%:0,50≤μ±3σ≤2,20
				20%:0,25≤μ±3σ≤0,45	20%:0,50≤μ±3σ≤0,86	20%:0,85≤μ±3σ≤1,35	20%:1,00≤μ±3σ≤4,00
				30%:0,45≤μ±3σ≤0,7	30%:0,68≤μ±3σ≤1,32	30%:1,30≤μ±3σ≤2,50	30%:1,80≤μ±3σ≤6,80
16	Geser kinerja di bawah tekanan setelah suhu tinggi dan rendah	MPa	ASTM C273C /273M-16	Kekuatan: µ-3σ≥0,8	Kekuatan geser di bawah tekanan: µ-3σ≥0,5	Kekuatan geser di bawah tekanan: µ-3σ≥0.2	Kekuatan geser di bawah tekanan: µ-3σ≥0,8
16		MPa	ASTM C273C /273M-16	Modulus: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75	Modulus geser di bawah tekanan: Min≥0,75
17	Kekuatan tarik setelah siklus suhu tinggi dan rendah	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
18	Tahan api	/	UL94	UL94 V0(2mm)	V0(t≥2mm)	V0(t≥2mm)	V0(t≥2mm)
					V1(1≤t＜2mm)	V1(1≤t＜2mm)	V1(1≤t＜2mm)
					HB(0,4≤t＜1mm)	HB(0,4≤t＜1mm)	HB(0,4≤t＜1mm)
19	Objek terlarang	/	RoHS & JANGKAUAN & ELV	RoHS & JANGKAUAN & ELV	RoHS & JANGKAUAN & ELV	RoHS & JANGKAUAN & ELV	RoHS & JANGKAUAN & ELV
20	Isolasi	MΩ	1000VDC 60s	µ-3σ≥500	µ-3σ≥500	µ-3σ≥500	µ-3σ≥500
21	Impedansi	mA	2700VDC 60s	µ+3σ≤1	µ+3σ≤1	µ+3σ≤1	µ+3σ≤1
22	Konduktivitas termal	W/(m·K)	GB/T 10295-2008	µ+3σ≤0,8	µ+3σ≤0,8	µ+3σ≤0,8	µ+3σ≤0,8
23	Kapasitas panas spesifik	J/(g·K)	ASTM E1269-2011	µ-3σ≥0,9	µ-3σ≥0,9	µ-3σ≥0,9	µ-3σ≥0,9
24	Tingkat retensi stres	%	GB/T1685-2008	≥40	≥40	≥40	≥40
25	25℃Kekuatan geser dengan perekat dua sisi	MPa	ASTM D1002	Min≥0,8	Min≥0,8	Min≥1.1	Min≥1,5
26	-30℃Kekuatan geser dengan perekat dua sisi	MPa	ASTM D1002	Min≥0,6	Min≥0,8	Min≥1.1	Min≥1,5
27	60℃Kekuatan geser dengan perekat dua sisi	MPa	ASTM D1002	Min≥0,6	Min≥0,8	Min≥0,6	Min≥1,5
28	Kekuatan geser penuaan ganda 85 dengan perekat dua sisi	MPa	ASTM D1002	Min≥0,6	Min≥0,8	Min≥1.1	Min≥1,5
29	Kekuatan geser setelah siklus suhu tinggi dan rendah dengan perekat dua sisi	MPa	ASTM D1002	Min≥0,6	Min≥0,8	Min≥1.1	Min≥1,5
29		MPa	ASTM D1002	Min≥0,6	Min≥0,8	Min≥1.1	Min≥1,5
