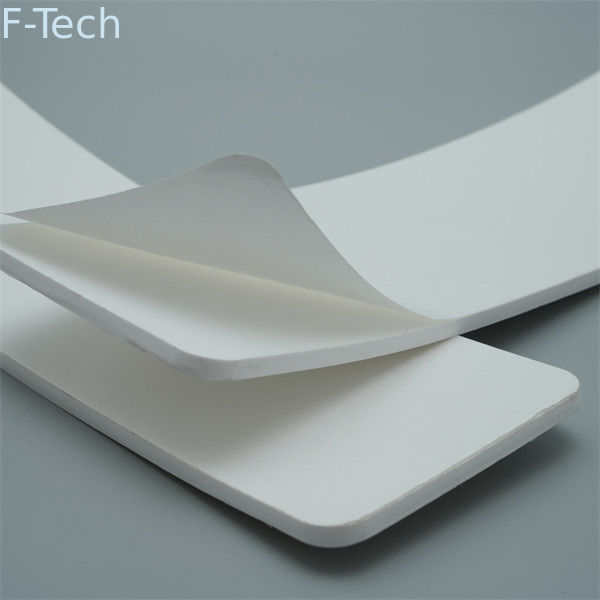

Sistem Manajemen Termal Baterai Bantalan Kompresi Tegangan tekan TDS Lembar Busa FR-MPP
Busa MPP, sejenis busa sel tertutup yang berasal dari manik-manik polipropilen, menawarkan berbagai manfaat yang membuatnya sangat cocok untuk insulasi pada baterai NEV.Sifat unik busa MPP, termasuk insulasi termal, stabilitas suhu, dan kemampuan proteksi kebakaran, berkontribusi pada kinerja optimal dan keamanan sistem baterai NEV.
Dengan sifat isolasi termal yang luar biasa dan konduktivitas termal yang rendah, busa MPP secara efektif mengatur dan mempertahankan suhu pengoperasian yang stabil dalam baterai NEV.Hal ini penting untuk menjaga kinerja baterai dan mencegah panas berlebih, yang dapat menyebabkan berkurangnya efisiensi dan potensi bahaya keselamatan.Dengan meminimalkan perpindahan panas, busa MPP memastikan baterai beroperasi dalam kisaran suhu yang diinginkan, sehingga meningkatkan fungsionalitas dan umur panjang baterai secara keseluruhan.
Salah satu keunggulan busa MPP adalah keserbagunaannya dalam pilihan kepadatan dan penyesuaian.Fleksibilitas ini memungkinkan produsen menyesuaikan busa untuk memenuhi persyaratan perlindungan termal spesifik pada aplikasi baterai NEV yang berbeda.Dengan memilih kepadatan yang sesuai, produsen NEV dapat mengoptimalkan manajemen suhu secara efektif, memastikan baterai tetap dalam kondisi pengoperasian yang ideal.
Selain sifat termalnya, busa MPP menawarkan kemampuan proteksi kebakaran yang sangat baik.Ini diklasifikasikan sebagai UL94 V-0, yang menunjukkan ketahanannya yang luar biasa terhadap penyalaan dan non-penyebaran api setelah sumber penyalaan dihilangkan.Karakteristik tahan api ini menjadikan busa MPP sebagai bahan ideal untuk aplikasi baterai NEV, karena membantu mencegah penyebaran api dan meningkatkan keselamatan secara keseluruhan.Jika terjadi kebakaran yang tidak menguntungkan, busa MPP dapat menahan api dan membantu memadamkannya, meminimalkan potensi kerusakan dan mengurangi risiko cedera.
Secara keseluruhan, busa MPP menawarkan solusi andal untuk isolasi baterai NEV, memastikan suhu pengoperasian stabil dan memberikan perlindungan terhadap kebakaran.Sifat isolasi termal, stabilitas suhu, dan sifat tahan apinya berkontribusi pada kinerja baterai NEV yang efisien dan aman.Dengan memasukkan busa MPP ke dalam sistem baterai, produsen NEV dapat meningkatkan keandalan dan keamanan kendaraan mereka, mendorong kemajuan mobilitas listrik sekaligus memprioritaskan kepuasan pelanggan dan ketenangan pikiran.
PP adalah polimer semi-kristal, titik lelehnya umumnya 150~170°C.Dibandingkan dengan bahan busa PE, PS, dan PU yang ketahanan suhunya hanya 70~80°C, suhu servis MPP bisa mencapai 120°C, sehingga MPP sangat cocok untuk pengemasan suhu tinggi, isolasi suhu tinggi dan bidang lainnya.
MPP mengintegrasikan penguatan, insulasi panas, dan pengurangan kebisingan, dan sangat cocok untuk bidang dengan kebutuhan tinggi akan material ringan, seperti mobil, angkutan kereta api, kapal, bilah kipas, dll.
Papan tebal MPP yang ringan dan berkekuatan tinggi digunakan sebagai busa struktural, menggantikan busa struktural tradisional seperti busa struktural interpenetrasi PVC/PU, busa struktural PET, dll., terutama sebagai bahan komposit sandwich
- Ringan
- Sisi datar
- Perekat diri
Fitur
- Ketahanan api permanen ((peringkat UL94 V-0, HF-1, B1)
- Isolasi termal yang sangat baik (konduktivitas termal, 0,035 W/ (m*K))
- Ketahanan cuaca yang luas (negatif 180 derajat Celcius hingga 200 derajat Celcius, hingga 240 derajat Celcius, menjaga sifat fisik dan kimia yang stabil, busa PU ringan hanya dapat menahan 100 derajat Celcius, 120 derajat Celcius mulai terurai dan fisi, serat kaca rapuh dalam lingkungan di bawah nol)
- Ringan (8,5KG/kubik, tetapi busa PU yang ringan adalah yang paling ringan 18 KG/kubik)
- Ramah lingkungan (tidak mengandung hidrokarbon terhalogenasi, penghambat api dan/atau logam berat beracun; tidak ada gas beracun dan berbahaya yang dihasilkan saat terbakar, sementara busa PU ringan ditambahkan dengan penghambat api, dan serat kaca berbahaya bagi manusia. tubuh).Stabilitas lingkungan (tahan asam, tahan alkali, antibakteri, tahan jamur)
- Kinerja penyerapan suara yang sangat baik (0,95NRC, busa melamin memiliki kinerja yang lebih baik dalam frekuensi tinggi)
- Sifat mampu bentuk pemrosesan sekunder (mudah dipotong, dapat direkatkan kembali atau dilaminasi, dll.)
Parameter kinerja utama ditunjukkan pada Tabel
| Nama properti |
Satuan |
MPP25
Indeks |
Standar Tes |
| Warna |
/ |
CMYK 0~20(Putih) |
PANTON |
| Kepadatan |
kg/m3 |
36±5 |
deteksi ketebalan awal menggunakan pengukur ketebalan Mitutoyo 547-301;Berdasarkan Berat, Volume Hitung Kepadatan; |
| Kurva Kompresi |
MPa |
10%:0,11≤σ≤0,24
20%:0,14≤σ≤0,34
30%:0,17≤σ≤0,38
40%:0,22≤σ≤0,42
50%:0,28≤σ≤0,47
60%:0,34≤σ≤0,54
70%:0,44≤σ≤0,67 |
Tingkat kompresi 2mm/mnt 0,02~8mpa Kurva Kompresi Ukuran Sampel 50*50*2mm |
| Daya tarik |
MPa |
≥1.3 |
astm-d3574- 08
5mm/menit (peregangan
Kecepatan) |
| Modulus Tarik |
MPa |
≥2.8 |
|
| Kekuatan Geser |
MPa |
≥1.1 |
astm C273c
273m 5mm/menit
(Tingkat Geser) |
| Kekakuan Geser |
MPa/mm |
≥0,6 |
astm C273c
273m 5mm/menit
(Tingkat Geser) |
| Modulus Geser |
MPa |
≥1.2 |
astm C273c
273m 5mm/menit
(Tingkat Geser) |
Peregangan Suhu Rendah
-30℃ |
MPa |
≥1.2 |
astm-d3574- 08
5mm/mnt (Tingkat Regangan) |
Peregangan Suhu Tinggi
60℃ |
MPa |
≥1.0 |
astm-d3574- 08
5mm/mnt (Tingkat Regangan) |
| Ganda 85 Membentang Setelah Penuaan |
MPa |
>1.2 |
astm-d3574- 08
5mm/mnt (Tingkat Regangan) |
koefisien Gesekan Mpp
Untuk Film Biru |
/ |
0,181≤μs≤0,577
0,112≤μk≤0,535 |
GB 10006-88 |
| Kekasaran |
m |
5~40 |
gb/t
1031-2009 |
| Tahan Api |
/ |
UL94 HF-1
(Ketebalan 10mm) |
Ul94 |
| Benda Terlarang |
/ |
RoHS |
Roh |
| Resistensi Isolasi |
MΩ |
≥500 |
1000v DC 60s |
| mA |
＜1 |
2700v/60 detik |
| Konduktivitas termal |
W/(m·℃) |
≤0,05 |
gb/t 10295-2008 |
| Kapasitas panas spesifik |
J/(kg·℃) |
1880±200 (@0℃)
2235±200 (@40℃)
2680±200 (@80℃) |
Astm E1269-2011 |
| Kekakuan Keras |
mm |
≤50 |
"Sampel (250*50*2mm) ditempatkan rata pada platform tinggi, 50mm di salah satu ujungnya dipasang pada platform, dan ujung lainnya digantung 200mm untuk mendeteksi ketinggian ujung ujung yang ditangguhkan" |
| Tingkat Retensi Stres Kompresif |
/ |
≥20% |
kompres 50% Tahan 30 Hari, dan Deteksi Perubahan Tekanan |
| Kebosanan |
mm |
≤4 |
dimensi: 100*150 Mm |
Hasil uji tahan api
| Barang Tes |
Metode Tes |
Satuan |
Pengali |
| 10P |
15P |
20P |
25P |
| Kepadatan |
ISO 845:2006 |
kg/m³ |
90 |
60 |
45 |
36 |
| Kekuatan Tekan 10% |
GB/T8813-2008 |
MPa |
0,56 |
0,36 |
0,3 |
0,23 |
| Kekuatan Lentur |
GB-T 8812.2-2007 |
MPa |
0,9 |
0,68 |
0,44 |
0,36 |
| Modulus Lentur |
GB-T 8812.2-2007 |
MPa |
49 |
33 |
24 |
18 |
| Kekerasan |
PANTAI C |
HC |
81 |
75 |
66 |
55 |
Aplikasi
- Baterai
- Pesawat model
- Sandal
- Rompi antipeluru
- Ransel
- Isolasi pipa
Pesan Anda harus antara 20-3.000 karakter!
